2017年06月23日
THALES ハンドマイクを特小対応に改造してみる
THALESのハンドマイクを購入しました。さっそく特小対応に改造したコネクタを介して特小とつなげてみると・・・ずっと送信しっぱなしの状態になります。ハンドマイクの故障かと思いましたが、実物の無線機につないでみると正常に機能するので特小との相性が悪いようです。ということで特小対応の加工をしてみたいと思います。
本体裏の四隅にあるトルクスネジを外します。トルクスネジには防水用のゴムワッシャーがついているので紛失注意。
内部はこんな感じ。このTHALESのハンドマイクは６ピンのU-329/Uという規格のコネクタを使っていますが、線がつながっているのはE以外の５カ所のピン。（A-黒、B-黄、C-茶、D-白、E-不使用、F-赤）
一方の特小は４つ（マイナス、スピーカー、PTT、マイク）がつながっていればいいのでこの規格の違いが接続不良の原因だと思います。
テスターを使ってどれが悪影響しているのか一つ一つ調べた結果…わかりませんでした。
数日間テスターを使って調べてもわからなかったのでこんな実験装置を製作。コネクタどうしを配線でつないで一つ一つ調べた結果、Dに常に電気が流れる構造になっていました。DのピンはマイクとつながっていますのでこれがPTTを押していないのに常に通電している状態でした。
（各ピンの役割は次回やるので今回は説明省略）

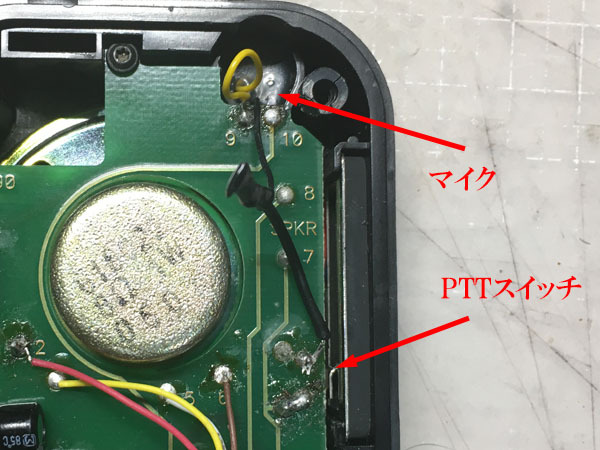

ということでPTTを押すとD（マイク）に通電するようにマイクの黒側の配線を外してPTTスイッチと直接つなげます。（本体の右上あたり。赤い線で示した経路）
これで正常に特小で作動するようになりました。
U-329、U-183コネクタなどの特小対応配線は次回詳しく書きます。
このブログにある通り、icom特小とPTTをU-283使い接続すると、スピーカーは機能しますが、マイクが機能しない状態でした。
私のPTTスイッチはGENERAL DYNAMICS製ですが、中身の配線については画像と照らし合わせてみると、全く一緒でした。
この画像の黒の配線についてご質問したいのですが、PTTスイッチに直接つなぐとありますが、PTTスイッチになっている銀の板のでっぱり部分に配線を接続するイメージでしょうか。
お手数でなければお答えいただきたいです。
ご迷惑をおかけして申し訳ございません。
手持ちのGENERAL DYNAMICS製のハンドマイクを開けてみてみたところ、おっしゃる通り、タレスのものと同様でした。
ご質問の、配線の接続先ですが、４本銀色の足が出ていると思いますが、その４本のうちの右上に接続してください。
この右上の足は普段は他の３本と通電していませんが、スイッチを押すと通電するようになっています。
はんだ付けする際は他の足にはんだが流れてくっつかないように注意してください。
不明な点がありましたらお気軽にご質問ください。
>ご質問の、配線の接続先ですが、４本銀色の足が出ていると思いますが、その４本のうちの右上に接続してください。
上記の通りに配線をしてみたのですが、マイクは機能しませんでした。
恐らく、U-283側の接続を間違えているのだと思われます。
こちらも、santaさんのブログを参考にさせて頂いたのですが、スピーカーは機能しているので、PTT(C)、マイク(D)の配線を間違えていると思われます。
私の使っている変換ケーブルは、本ブログで紹介されていますケーブルと同じく、二股になっているタイプです。
3本線が伸びているケーブルについて、緑をC、青をDとしました。
個体によってもしかしたら、配色が違うのかもしれませんが、参考までにご質問させてください。
２度目の質問となってしまい、大変申し訳ございません。
せっかく質問いただいたのですが、正直、当方、知識のない素人です。手探り状態で配線をつないで確かめているレベルですので、間違っていることもあるかと思います。
お役に立てずに申し訳ございません。
